Installer son ADSL à la maison avec un seul filtre ADSL


Chacun sait que, pour que l'ADSL fonctionne correctement, tous les téléphones de la maison doivent être raccordés par l'intermédiaire d'un filtre ADSL.

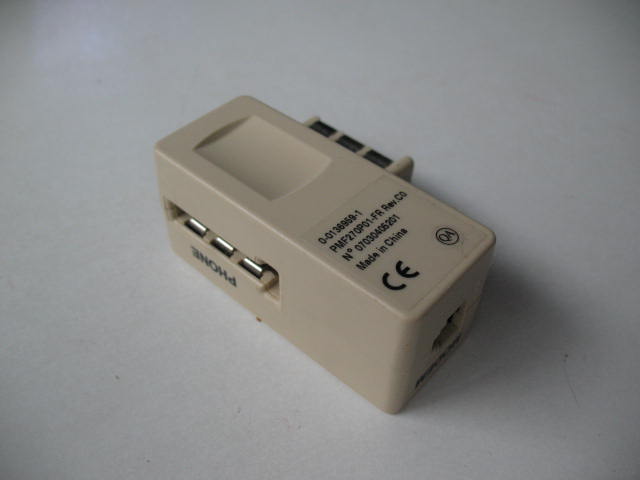

Un filtre ADSL


Le périphérique ADSL (par exemple, une*box) se branche, lui, sur une des prises RJ-11 d'un de ces filtres.

Ce branchement a l'avantage d'être simple à réaliser, mais a plusieurs inconvénients, dont son coût.

Nous allons voir comment réaliser un montage avec un seul filtre ADSL, quel que soit le nombre de téléphones ou de périphériques de téléphonie (fax, etc.).

Pour commencer, nous allons démonter notre filtre, afin de voir son contenu et de tenter de comprendre son fonctionnement.

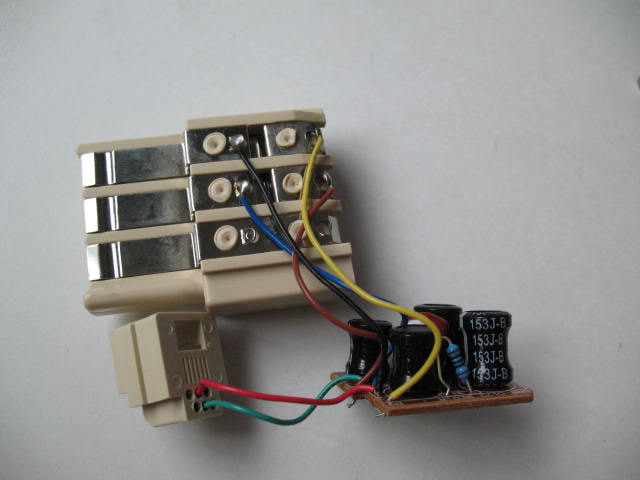

Le filtre ouvert

Si nous regardons attentivement le raccordement des fils sur la plaquette, nous constatons que les fils de ligne (bleu et noir ici) sont en continuité avec les fils ADSL RJ-11 (rouge et vert).

En revanche, les fils qui vont vers le téléphone transitent par les composants électroniques.

Autrement dit, le filtre ne sert qu'à isoler une ligne principale (ligne -> ADSL) du téléphone.

Autrement dit encore, si vous n'avez pas de téléphone chez vous (dégroupage total, par exemple), le filtre ADSL ne sert à rien : il suffit de raccorder aux 2 contacts centraux de la prise RJ-11 les deux fils d'arrivée de ligne.

Autrement dit toujours, si l'on intercale le filtre ADSL entre l'arrivée de ligne et le reste de l'installation téléphonique, et qu'on raccorde l'ADSL au niveau du filtre, l'ensemble de l'installation téléphonique sera isolée et ne viendra pas perturber le fonctionnement de l'ADSL,

C'est ce que nous allons faire.

Installation habituelle :


Filtre--->Téléphone1Filtre--->Téléphone2
| |
-----ligne---->|-----------------------|----------------------->ADSL

Installation proposée :

Téléphone1
|
Filtre--------------->Réseau téléphonique interne---------Téléphone2
|
---ligne---->|-------------------->ADSL

Commençons par couper, dévisser ou autre méthode, selon votre filtre, les fils de ligne et les fils de téléphonie, sans toucher aux fils ADSL, ce qui nous permettra de conserver la prise RJ-11 et de nous débarrasser de la prise gigogne téléphonique.

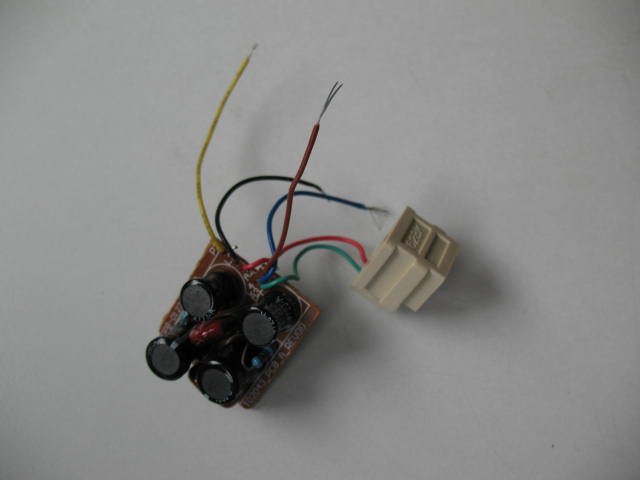

La prise prête à installer

Les noir-bleu sont les fils de ligne et les jaune-marron sont les fils de l'installation intérieure.

Maintenant, dirigeons-nous vers le point d'entrée de la ligne téléphonique de notre maison, repérons les fils de ligne et les fils de notre installation téléphonique, et dévissons-les.

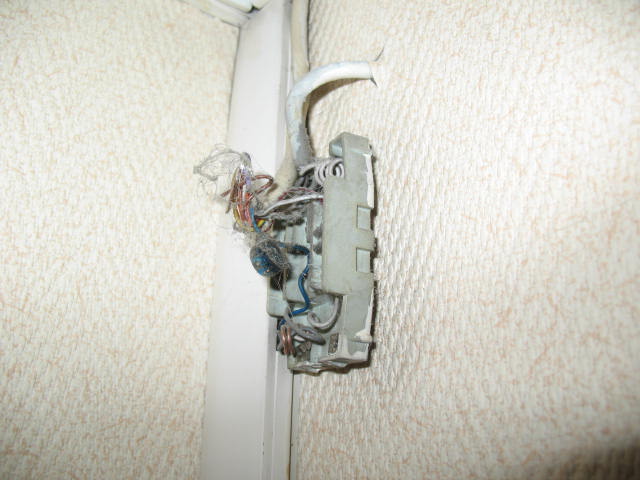

Le boîtier d'arrivée avant intervention

Avec une méthode de votre choix (domino, sertissage), raccordez les fils de ligne aux fils d'entrée ADSL (noir-bleu pour nous) et raccordez les fils de votre installation téléphonique aux fils de sortie du filtre (jaune-marron pour nous).

Il vous reste juste à brancher la prise RJ-11 de votre ADSL, et tout devrait fonctionner

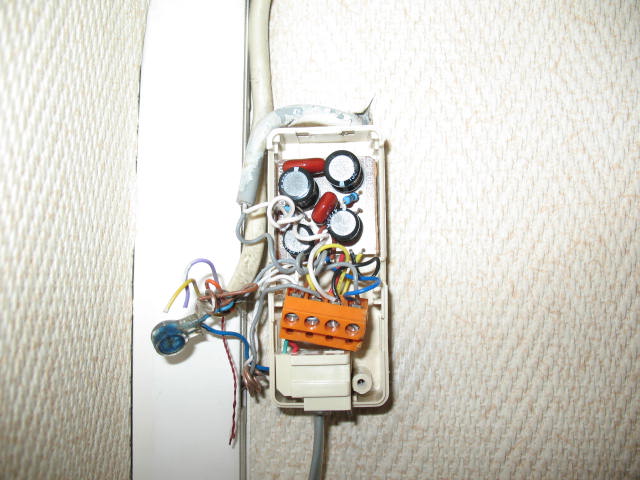

Les branchements sont effectués

Afin de fiabiliser notre installation et d'en améliorer l'esthétique, nous allons utiliser la coque de la prise ADSL comme boîtier de raccordement. Pour cela, nous en perçons un côté, et nous la fixons au mur, à côté du point d'entrée de la ligne, à la place de l'ancien boîtier de raccordement.

Nous y plaçons les différents éléments.

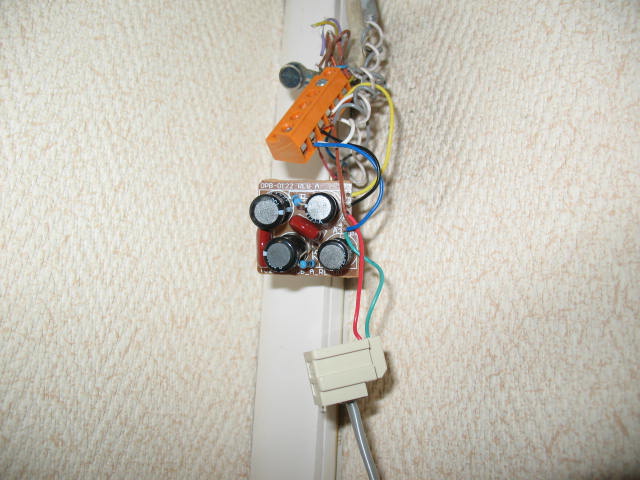

Le boîtier en place

De cette manière, la prise RJ-11 de l'ADSL sera bien maintenue, et il n'y aura pas de traction sur les fils.

Une fois le boîtier refermé, voilà l'aspect final :

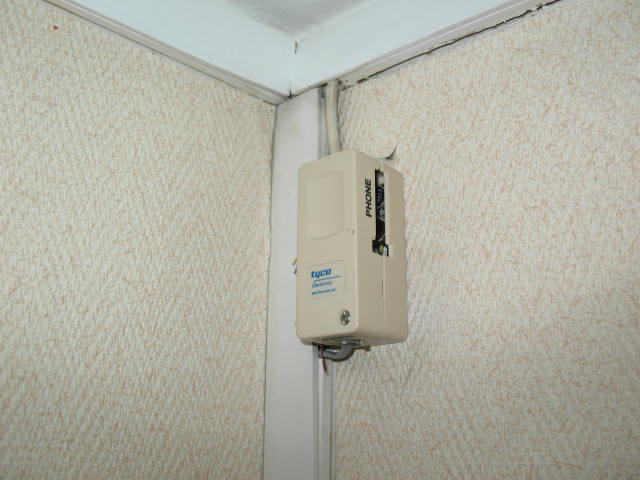

L'installation terminée

Nous constatons que la finition est correcte.

Discussion

Pourquoi préférer ce montage ?

-Pour le coût : un seul filtre ADSL pour toute la maison

-Pour la qualité : votre ADSL est relié au plus proche du point d'entrée de la ligne, diminuant le nombre de raccords et la longueur de fil. D'autant plus que les prises RJ-11 offrent une meilleure qualité de contact que la classique prise téléphonique française en T

-Pour l'encombrement : plus besoin de prises encombrantes en bas des murs

-Pour la fiabilité : pas de risque de mettre panne l'installation simplement en branchant un nouveau téléphone


Inconvénients:

-Il faut un peu mettre la main à la pâte

-Cela oblige d'avoir son ADSL pas bien loin du point d'entrée de la ligne téléphonique, inconvénient minimisé par les nouvelles technologies : WI-FI ou CPL permettant de distribuer facilement le signal réseau dans toute la maison.


Nous espérons que cette petite page sur un sujet utile à tous, mais rarement traité vous sera utile.
